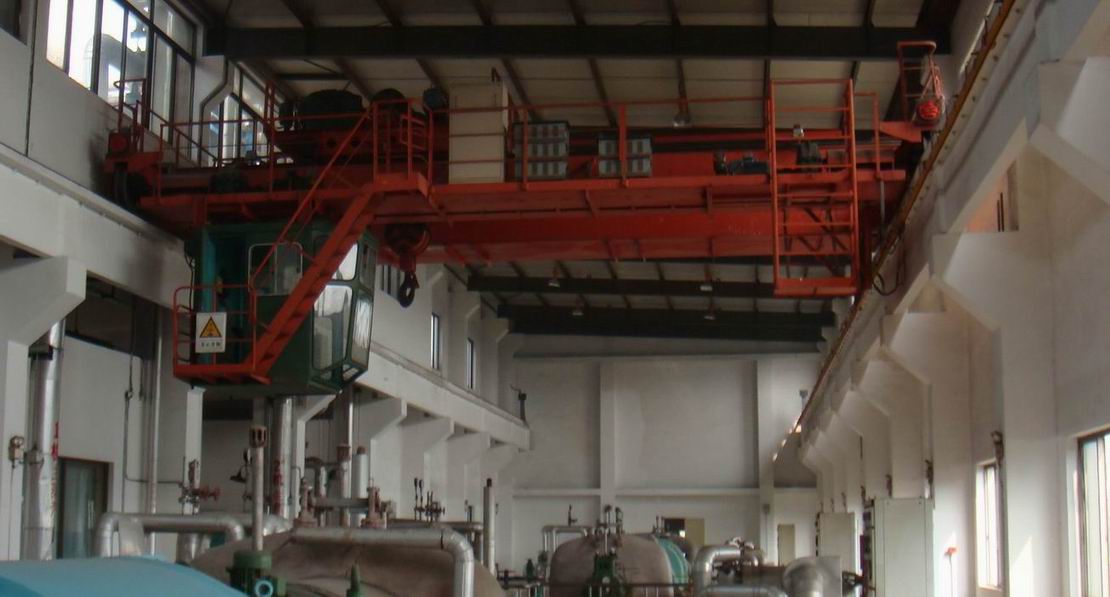

产品介绍 QD型电动双梁桥式起重机是根据GB/T14405-2011《通用桥式起重机》标准进行设计制造,两端坐落在高大的水泥柱或者金属支架上,桥架沿铺设在两侧高架上的轨道纵向运行,同时依靠吊钩的升降运动来进行工作的,可以充分利用桥架下面的空间吊运物料,不受地面设备的阻碍。它是使用范围最广、数量最多的一种起重机械得到广泛应用。 起重机额定起重量为5T、10T、16/3.2T、20/5T、32/5T、50/10T、75/20T、125/20T、150/50T、160/50T等规格,其中,起重量用分数形式表示,分子为主钩起重量,分母为副钩起重量,工作电源为三相交流,频率为50Hz,额定电压380V,电压波动小于额定电压的10%。适用于工作环境温度-20℃至40℃,24h内的平均温度不超过+35℃的作业环境中。配置吊钩适用于机械加工、装配车间、金属结构车间、冶金与铸造车间以及各类仓库的吊运工作;配置抓斗适用于冶金、水泥、化工等工业部门或露天的固定跨度从事散粒物料的搬运工作。 起重机工作制度: A5(用于工作不太频繁,例如一般机械加工和装配车间);A6(用于工作较为频繁,例如冶金和铸造车间的辅助吊运);A7(用于繁忙使用及熔融、炽热金属的吊运)。 ●起重机运行机构 起重机运行机构采用分别驱动,两个主动车轮有两套对称独立的驱动装置,主要由电动机、联轴器、减速器、制动器、车轮等部件组成。所有机构都有采用滚动轴承。车轮与减速器之间采用齿轮联轴器连接,主动和被动车轮轮轴都支承在角型轴承箱上,便于装卸和检修。 ●起升机构 吊钩桥式起重机在小车架上部安装起升机构,单钩时为一套独立的驱动装置。有主副两个吊钩时,就有两套各自独立的驱动装置作为起升机构。 起升机构由电动机经齿轮联轴器带动减速器,减速器的低速轴转动绕有钢丝绳的卷筒,控制电动机的正反转就可以达到控制吊钩的升降。为了保证工作的安全可靠,减速器高速轴上装有制动器,卷筒一端的轴承座上装有起升高度限位器,起升倒最大限时,能断电停车;同时为避免过载起吊货物,卷筒轴承座与超载限制器合一,1.1倍额定起重量时制动停车。 当起升机构采用能耗制动方式控制时,起升机构高速轴装置了超速开关,失速保护,制动停车。 ●电气设备 起重机各个机构的运转,均在操纵室内操纵,操纵室悬挂在起重机桥架靠端梁附近传动侧走台下面。操纵室内装有控制各机构的凸轮控制器、控制箱。以及设置在走台上的保护柜、主起升调速柜和电阻器等电气设备。 性能特点●结构新颖、造型美观、工艺性好; ●可配置变频调速装置,稳定性极佳; ●零部件标准化、系列化、通用化; ●设第二套安全装置,增加可靠性; ●操纵室视野开阔,工作舒适操纵灵活。 产品展示更多同类产品 123
技术参数
起重量(t) | 5 | 10 | 16/3.2 | 20/5 | 32/5 | 50/10 | 工作级别 | A5 | A6 | A5 | A6 | A5 | A6 | A5 | A6 | A5 | A6 | A5 | A6 | 大车运行速度(m/min) | 65 | 93 | 65 | 93 | 55 | 85 | 55 | 85 | 56 | 75 | 60 | 75 | 主副起升速度(m/min) | 11.3 | 15.6 | 7.8 | 10.3 | 7.9/11.3 | 12/14.5 | 7.2/11.6 | 12/15 | 7.6/11.5 | 9.5/15 | 5.2/9.9 | 7.0/9.9 | 最大起升高度(m) | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 14 | 14 | 12 | 12 | 小车运行速度(m/min) | 40 | 40 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 38 | 38 | 电源 | 3AC,50HZ,380V | 3AC,50HZ,380V | 3AC,50HZ,380V | 推荐轨道 | 24Kg/m~30Kg/m | 24Kg/m~30Kg/m | 38Kg/m~50Kg/m | 整机容量(KW) | 19.9 | 27.5 | 21.6 | 39.2 | 53 | 75 | 56 | 86 | 79.5 | 105 | 106 | 134 |
应用范围
产品应用于电力、船舶、汽车制造、机械制造、装配、石油化工、仓储物流、电力建设、造纸、铁路、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设领域。
起重机制造标准●GB/T3811—2008 《起重机设计规范》 ●GB/T6067—1985 《起重机械安全规程》 ●GB 5226.2—2002 《机械安全机械电气设备》 ●GB/T5905—1986 《起重机试验规范和程序》 ●GB/T14405—1993 《通用桥式起重机》 ●GB/T10183—2005 《桥式和门式起重机制造及轨道安装公差》 ●GB 700—2006 《碳素结构纲》 ●GB/T 699-1999 《优质碳素结构钢及 1 号修改单》 ●GB/T 3077—1999 《合金结构纲》 ●GB/T 5117—1995 《碳钢焊条》 ●GB/T 5118-1995 《低合金钢焊条》 ●GB/T12469-1990 《焊接质量保证钢熔化焊接头的要求和缺陷分级》 ●GB/T3323-2005 《金属熔化焊接接头射线照相》 ●GB/T985-1988 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》 ●GB/T 11345-1989 《钢焊缝手工超声波探伤方法和探伤结果分级》 ●GB /T 19937-2005 《无损检测渗透探伤装置通用技术要求》 ●GB 8923-88 《涂装前钢材表面锈蚀等级和除锈等级》 ●GB /T 9286-1998 《色漆和清漆漆膜的划格试验》 GB 15052-84 《起重机危险部位与标志》 ●GB 50254-96 《电气装置安装工程低压电器施工及验收规范》 起重机材质标准●GB11352-89 一般工程用铸造碳钢件 ●GB1102-74 圆股钢丝绳 ●GB9439-88 灰口铸铁件 ●GB11345-89 钢焊缝和超声波探伤方法和探伤结果的分级 ●GB4315-86 起重机电控设备 ●GB8912-88 优质钢丝绳 ●JB/T3695-94 电动葫芦桥式起重机 订货须知订货前应确定起重机下列主要参数:主钩起重量、副钩起重量、跨度、起升高度 、轨道长度、操作方式(可选:空操、地操或遥控)。 列如:主钩起重量:20t,副钩起重量5t,跨度:22.5m,起升高度12m。 选型或签订时,必须明确行业、各项极限尺寸、供电侧、环境温度、速度、时间、是间歇或连续、起、点次/1h。用户对本系列起重机有不同或特殊要求时,可另行协商,单独设计解决。
|
