单梁桥式起重机

产品介绍

   LDA型电动单梁桥式起重机与CD1、MD1型电动葫芦配套使用,成为一种有轨运行的轻小型起重机。本产品为一般用途的起重机,吊具可配置马达抓斗,可装卸和搬运散粒物品,本产品适用起重量1吨、2吨、3吨、5吨、10吨、16吨,小吨位的单梁起重机械也可定制,跨度 7.5- 22.5米,我公司也可承接各类非标尺寸的定做,满足客户的需求。起重机操纵方式设有地面(分为有线和无线两种)、操纵室操纵,操纵室有开式、闭式两种,可根据实际情况分为左或右面安装两种形式,入门方向有侧面及端面两种,可供用户选用。本产品可以配置为小车变频和大车变频,使行车运行平稳、可靠,达到速度可以调节的目的,适合精密加工吊装作业,同时可以配置起升变频或双葫芦运行,适合不同作业环境的要求。对吊运危险物品和液态金属等特殊需要的起重机,可以提供双制动器,增加电气控制的安全措施。

本产品多用于机械制造、装配车间及仓库等场所,室内场合使用教普遍。另外,本产品不宜在易燃、易爆的介质中或具有很大湿度与酸、碱类气体的场所工作,也不适用于吊运熔化的金属、有毒物和易燃物的工作。

  ●金属结构部分

主梁采用H型钢或箱型梁结构。横梁用钢板压延成U形槽钢,再组焊成箱形横梁。为贮存运输方便,主横梁之间用M20螺栓(45号钢制)连接成一体,安装方便、性能可靠。

  ●运行机构

本产品是采用分别驱动形式,驱、制动靠锥形制动电动机来完成,传动是采用“一开一闭”式齿轮传动,其闭式齿轮部分是借用5吨锥形葫芦运行小车的减速机。

  ●起升机构

起升采用CD1(单速)/MD1(双速)型电动葫芦,电动葫芦可提升重物,并沿主梁纵向移动。

  ●电气设备

本产品所用运行电动机有单速锥形鼠笼电动机(用于运行速度30米/分和45米/分)和锥形绕线式电动机(用于运行速度75米/分)二种形式。随操纵形式的不同,设有两种电气控制方式。电动葫芦及整个起重机均设有安全装置,如起升限位开关、终点限位开关等。


性能特点

●整机结构新颖、工艺性好,操作灵活平稳,安全可靠;
●快速、平稳的装载 ;
●结构紧凑,性能卓越;
●安全可靠、性能优良;
●结构合理,整机刚性强 ;
●自重轻、轮压小;
●操作简单,使用维护方便,维修保养成本低;
●重量轻、外形美观;
●噪音小、无冲击,使用寿命长;
●性能优越,结构紧凑,净空间尺寸小,能充分利用厂房的有效空间。

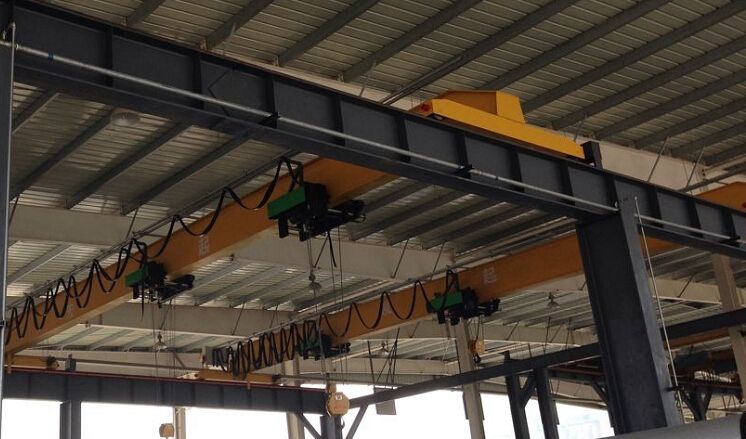

产品展示

起重机械

更多同类产品

123

技术参数




起重机
运行机构
运行速度m/min( 地 ) 20( 地 ) 30( 室 ) 45( 室 ) 60( 室 ) 75
速比
58.7839.3826.3619.3715.88
电动机型号ZDY122-4ZDY131S-4
ZDY112L1-4

ZDR112L1-4
功率kw1.5 x 22.2 x 22.2 x 2
转速n/min1380
起升机构
( 电动葫芦 )
及电动葫芦
运行机构
电动葫芦型式MD1型
起升速度n/min3.5、3.5/0.35
起升高度m12    18    24    30
运行速度n/min20        30
电动机
锥形鼠笼型
工作制度A3-A5
电源3相380V    50HZ
车轮直径mmØ370
轨道面宽mm30~70
起重量跨度基本尺寸起重机总重

最大轮压

最大轮压
tmH1H2H3BC1C2Wttt
167.5975800115025001830123020003.350/3.85010.15/11.010.85/1.05
83.480/3.98010.29/11.240.88/1.08
8.53.560/4.06010.43/11.380.91/1.11
93.720/4.22010.57/11.520.94/1.14
9.53.872/4.37210.71/11.660.97/1.17
103.996/4.49610.85/11.801.00/1.20
10.54.120/4.62010.99/11.941.03/1.23
114.272/4.77211.13/12.081.05/1.25
11.51075800125030001830123025004.815/5.31511.30/12.101.20/1.35
124.915/4.45111.32/12.121.24/1.39
12.55.089/5.89911.34/12.141.29/1.44
135.225/5.72511.36/12.161.33/1.48
13.55.363/5.86311.38/12.201.37/1.52
145.498/5.99811.40/12.201.40/1.55
14.51125900130030001830123025006.184/6.18411.65/12.501.55/1.70
156.335/6.83511.68/12.531.57/1.72
15.56.560/7.06011.72/12.561.59/1.74
166.681/7.18111.74/12.591.61/1.76
16.55.826/7.32611.77/11.621.63/1.78
176.983/7.48311.80/11.651.65/1.80
17.511751050135035001830123030007.480/7.98012.20/13.501.75/1.90
187.723/8.22312.26/13.561.79/1.94
18.57.880/8.38012.32/13.621.83/1.98
198.130/8.63012.38/13.681.87/2.02
19.58.308/8.80813.44/14.721.91/2.06
2012751050145035001830123030008.784/9.28413.75/15.052.05/2.20
21.59.253/9.75313.80/15.102.07/2.22
229.436/9.93613.85/15.152.09/2.24
22.59.620/10.12013.90/15.202.11/2.26

应用范围


广泛应用于机械制造车间、冶金车间、石油、石化、港口、铁路、民航、电站、造纸、建材、电子等行业的车间、仓库、料场等


起重机制造标准

●JB/T1306-2008      电动单梁起重机
●GB/T14405-93       通用桥式起重机
●GB3811-2008        起重机设计规范
●Q/DQ104-88           焊接结构件通用技术条件
●GB13308-1998      起重机滑车安全要求
●GB6067-85             起重机安全规程
●GB/T5905-2011     起重机试验规范和程序
●GB8918-1996         钢丝绳
●GB/T522611-96     工业机械电气设备通用技术条件
●JB/T5663.2-91        电动葫芦门式起重机
●GB2894-82              安全标志、安全色等
●GB12348-90           工业企业厂界噪声标准
●GB50278-2010      起重设备安装工程施工及验收规范
●GB12265-90           机械防护安全距离
●GB12801-91           生产过程安全、卫生要求总则
●GB5083-85             生产设备安全卫生设计总则
●GB7248-87             电光源的安全要求


起重机材质标准

●GB699-88           优质碳素结构钢技术条件
●GB700-88           碳素结构钢
●GB1102-74         圆股钢丝绳
●GB1348-88         低合金结构钢
●GB1591-2008    低合金高强度结构钢
●GB8110-87         低合金钢焊条
●JB2736-80           焊丝性能和用途
●GB985-88            碳钢低合金钢焊缝坡口基本型式与尺寸
●JB1152                 锅炉和钢制压力容器对接焊缝超声波探伤
●GB11352-89        一般工程用铸造碳钢件
●GB9439-88          灰口铸铁件
●GB4315-86          起重机电控设备
●GB3323-84          钢熔化焊对接接头射线照相和质量分级
●GB11345-89        钢焊缝和超声波探伤方法和探伤结果的分级
●GB8912-88          优质钢丝绳
●JB/T3695-94        电动葫芦桥式起重机




订货须知

1.订货前应确定起重机下列主要参数:起重量、跨度、起升高度、轨道长度等。
列如:起重量:5t,跨度:22.5m,起升高度6m,工作级别A3,轨道单边长度110m。

2.订货时须确定大车导电形式是滑触线、供电位置、操纵方式。
列如:行走形式为滑触线,供电位置在车间末端,操作形式为地面操作或者驾驶室操作。
