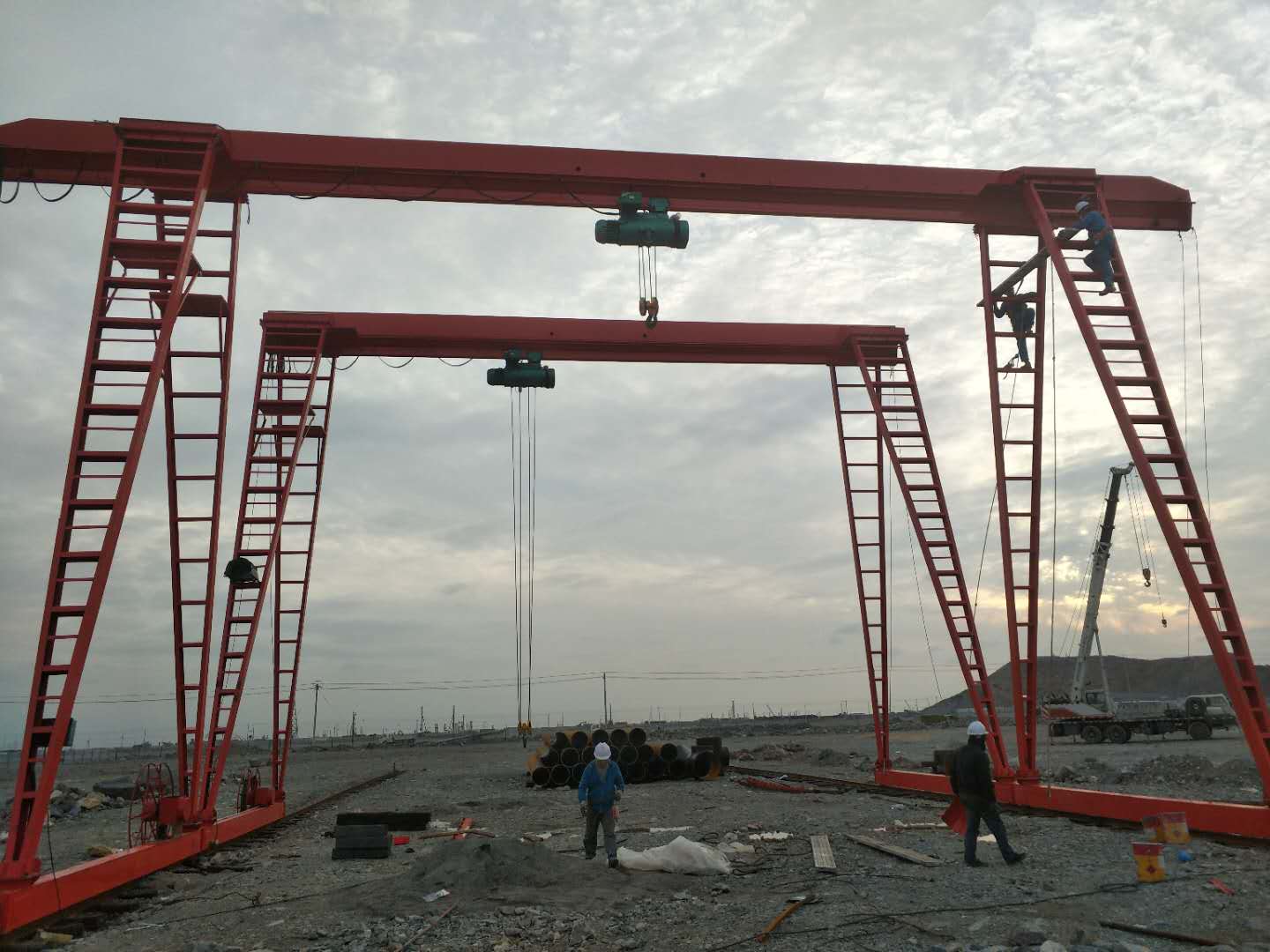

产品介绍 MH型电动葫芦门式起重机是桥式起重机的一种变形,它的金属结构像门形框架,承载主梁下安装两条支脚,可以直接在地面的轨道上行走,主梁两端可以具有外伸悬臂梁,标准电源三相交流,50赫、380伏。起升机构采用电动葫芦,电动葫芦分为CD1和MD1型两种,操作方式地面和操作室操作,操作室可有可无用户自行选择,大车导电型式可分为大车导电架(架空滑线)与电缆卷筒二种。我公司可根据用户所需进行生产。 MH型电动葫芦门式起重机由门架(主梁、支腿和下横梁等)、电动葫芦、起重机运行机构和电控部分组成。这些部体有: 1.主梁采用箱形梁或采用H形钢组合梁,支腿采用槽钢组焊,下横梁采用槽钢组焊或采用箱形横梁。 2.电动葫芦采用引进技术标准型AS电动葫芦或国内开发的H型电动葫芦,电动葫芦悬挂在主梁下翼缘上。 3.起重机运行机构由电动机、液力偶合器、液压推杆制动器、减速器和车轮组成,也可以采用三合一运行机构。 4.大车运行机构有限位开关限止其行程,并装有聚氨酯缓冲器,以防葫芦、大车的激烈碰撞,起升机构有限位开关限制上升高度,当限位开关切断电流后,机构停止工作,此后只能向相反方向运行,并设有防风夹轨安全装置。 性能特点●场地利用率高、作业范围大; ●适应面广、通用性强; ●结构简单,制造安装方便,自身质量小; ●操作简单、易维护; ●整机结构新颖、造型美观; ●零部件标准化、系列化、通用化。 产品展示更多同类产品 123
技术参数
起重量(t) | 3 | 5 | 10 | 16 | 20 | 大车运行机构 | 运行速度(m/min) | 20,30 | 20,30 | 驱动电机形式 | 软启动电机 | 软启动电机 | 电动葫芦形式 | CDI/MDI | CDI/MDI | 电动葫芦及运行 | 起升速度(m/min) | 8/8/0.8 | 7/7/0.7 | 3.5/3.5/0.35 | 起升高度(m) | 6,9 | 6,9 | 起重机 | 运行速度(m/min) | 20 | 20 | 工作级别 | A3~A4 | A3~A4 | 电源 | 3AC,50HZ,380V | 3AC,50HZ,380V | 推荐轨道 | 24Kg/m~30Kg/m | 38Kg/m~43Kg/m |
应用范围
本产品为一般用途起重机,多用于露天场所及仓库、货场、料场货、铁路沿线、散货的装卸或抓取物料的装卸作业。
起重机制造标准●GB/T14405-2011 通用桥式起重机 ●GB985,GB986 焊件焊缝破口标准 ●GB3811-83 起重机设计规范 ●GB6067-2010 起重机械安全规程 ●GB5905-86 起重机试验规范和程序 ●GB8918-1996 钢丝绳 ●GB/T522611-96 工业机械电气设备通用技术条件 ●JB/T5663.2-91 电动葫芦门式起重机 ●GB2894-82 安全标志、安全色等 ●GB12265-90 机械防护安全距离 ●GB12801-91 生产过程安全、卫生要求总则 ●GB12348-90 工业企业厂界噪声标准 ●GB5083-85 生产设备安全卫生设计总则 ●GB7248-87 电光源的安全要求 起重机材质标准●GB699-88 优质碳素结构钢技术条件 ●GB700-88 碳素结构钢 ●GB9439-88 灰口铸铁件 ●GB4315-86 起重机电控设备 ●GB3323-84 钢熔化焊对接接头射线照相和质量分级 ●GB11345-89 钢焊缝和超声波探伤方法和探伤结果的分级 ●GB8912-88 优质钢丝绳 ●JB/T3695-94 电动葫芦桥式起重机 ●GB1102-74 圆股钢丝绳 ●GB1348-88 低合金结构钢 ●GB11352-89 一般工程用铸造碳钢件 订货须知1.订货前应确定起重机下列主要参数:起重量、跨度、起升高度、工作制度、轨道长度等。 列如:起重量:10t,跨度:18m,无悬臂,起升高度6m,工作级别A3 2.订货时须确定大车导电形式是滑触线或者电缆卷筒、供电位置、操纵形式 列如:行走形式为电缆卷筒,供电位置在车间末端,操作形式为驾驶室操作。
|
