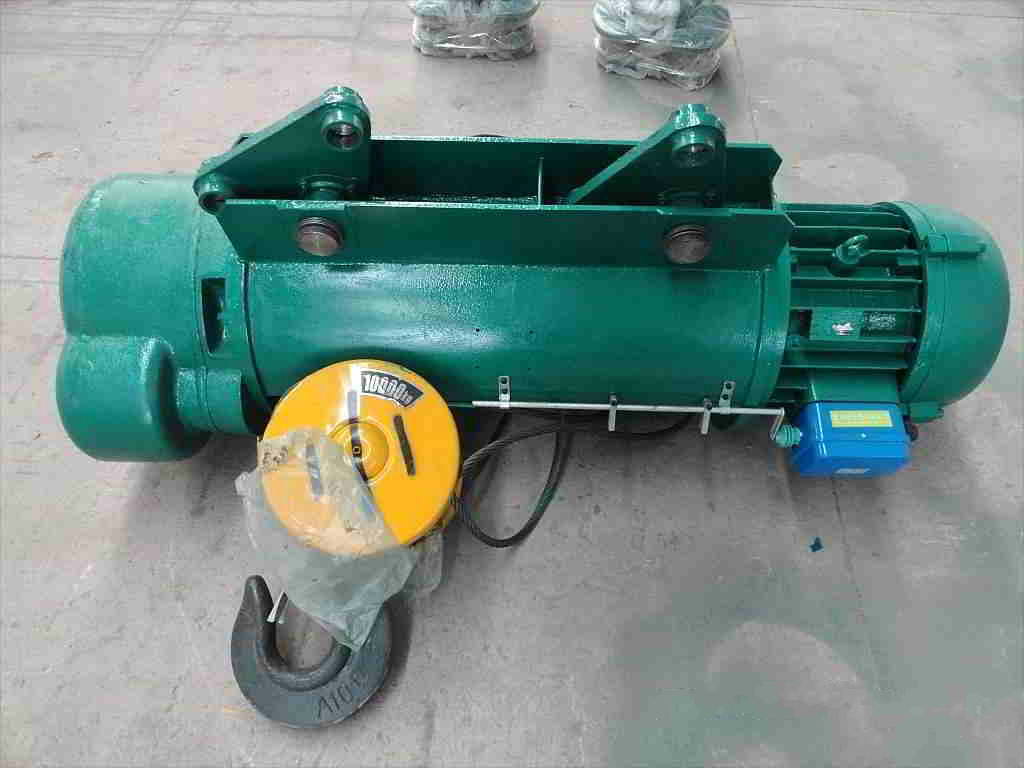

产品介绍 钢丝绳电动葫芦是一种小型起重设备，采用较大起动力矩锥形转子制动异步电动机，无需外加制动器，电机负载持续率为25%，电机采用B级或F级绝缘，电机防护等级IP44/IP54，本品采用三级定轴斜齿轮传动结构，齿轮和齿轮轴用经过热处理的合金钢制成。 锥形电动机：起升电机采用较大的动力矩锥形转子制动异步电动机，无须外加制动器。 减速器：是采用三级定轴斜齿轮传动机构，齿轮和齿轮轴均经过热处理的合金钢制成，箱体、箱盖由优质铸铁制成，装配严密，密封良好。 钢丝绳：是采用型起重钢丝绳，它保证了经久耐用。 控制箱：是采用能在紧急情况下切断主电路，并带有一个上下行程保护段火限位器的装置。 按钮开关：采用手操式，轻巧灵便，分有绳操纵和无绳遥控两种方式。 钢丝绳电动葫芦具有结构紧凑，重量轻，体积小，零部件通用性强，操作方便等优点，它既可以单独安装在工字钢上，也可以配套安装在电动或手动单梁、双梁、悬臂、龙门等起重机上使用。CD1钢丝绳电动葫芦是钢丝绳葫芦中最常见的产品之一。电器元件寿命长，使用更可靠。采用GB1102-74〔6*37+1〕型起重钢丝绳，保证了经久又耐用。并有绳操纵和无绳遥控两种方式。本产品严格按国家3包执行，产品质量由中国人民保险公司(PICC)承保，请放心使用。 产品图片
技术参数
型号 | 0.25T | 0.5T | 1T | 2T | 3T | 5T | 10T | 起重量 吨 | 0.25 | 0.5 | 1 | 2 | 3 | 5 | 10 | 标准起重高度 米 | 3-9 | 6-12 | 6-30 | 6-30 | 6-30 | 6-30 | 6-30 | 起升速度 米/分 | 8(8/0.8) | 8(8/0.8) | 8(8/0.8) | 8(8/0.8) | 8(8/0.8) | 8(8/0.8) | 7(7/0.7) | 运行速度米/分 | 20(30) | 钢丝绳型号 | 6×19-3.6 | 6×37-4.8-180 | 6×37-7.4-180 | 6×37-11-155 | 6×37-13-170 | 6×37-15-200 | 6×37-15-200 | 工字梁轨道型号 | 16-22b | 16-28b | 16-28b | 20a-32c | 20a-32c | 25a-63c | 28a-63c | 环形轨道最 小半径 米 | 0.8 | 1.5 | 1.5-4 | 2-4 | 2-4 | 2.5-5 | 3.5-9 | 电压 伏 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 频率 赫兹 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 相数 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
使用维护 1、电动葫芦各需要润滑的部位应有足够的润滑剂。其润滑部位及润滑方式见润滑表和润滑部位示意图。其中减速器用户在安装好电动葫芦后即应按润滑油容量表加足润滑油，驱动装置按润滑表加好钙基润滑脂后方可使用。 2、严禁在不允许的环境中及超负荷使用，不准倾斜起吊或拖拉重物。 3、不允许同时按住两个使电动葫芦朝正反两个方向运转的控制按钮。 4、限位器为保险装置，不得当作开关使用，严禁无导绳器或限位器操作，并应经常检查导绳器和限位开关的灵敏度。 5、电机制动性能的调整见结构原理部分第二条。 6、电动葫芦不工作时，不允许悬挂重物，以免使零件产生永久变形。
|
