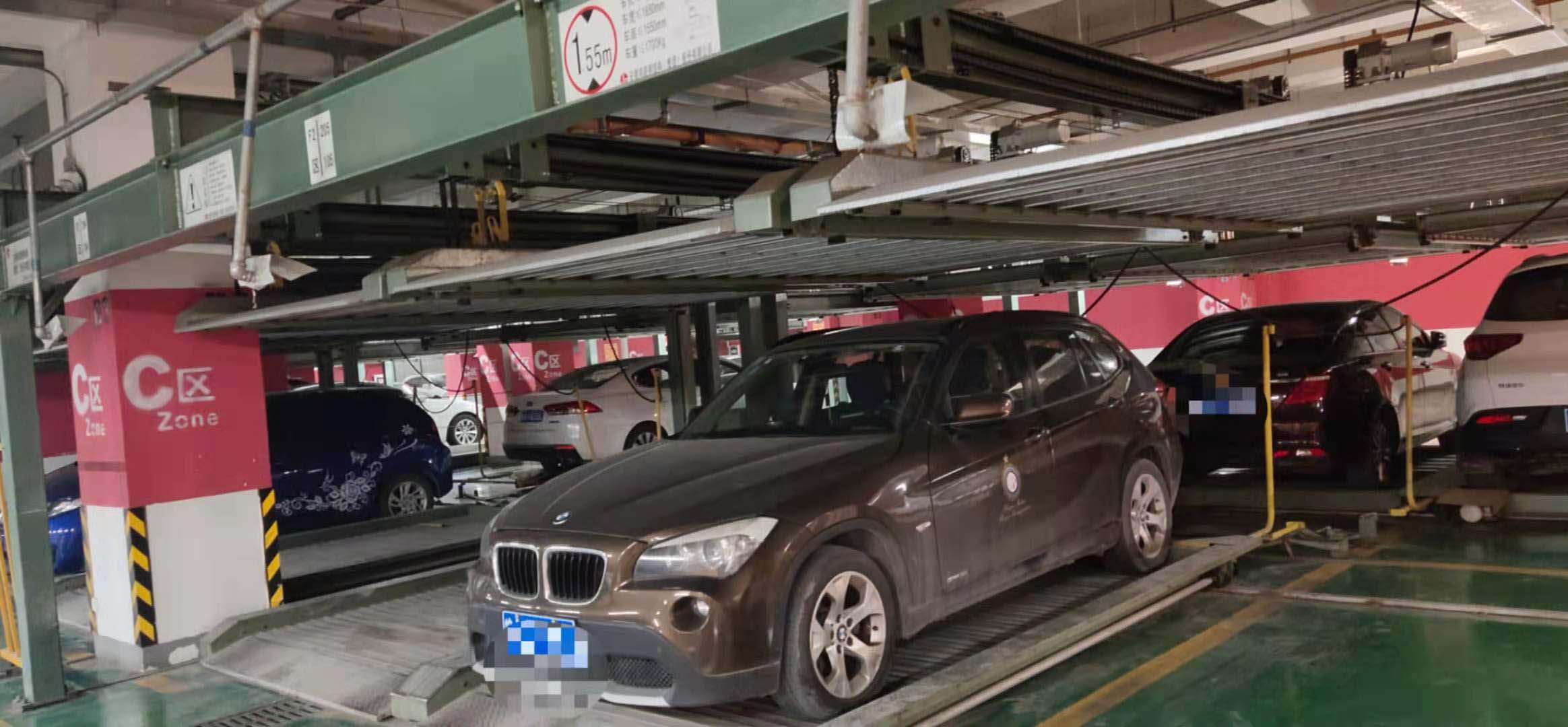

产品介绍安徽机械车库升降横移式立体车库主要由四部份组成:机械部分、电机驱动部分、控制管理部分、安全防护措施。 (1)机械部分:由车架、起升结构和双向平移结构组成,它是车库的主架。 (2)电机驱动部分:由多个电机组成,由它来平移机构和升降机构的运行, 完成搬运器的上下和左右移动,以完成存取车过程。 (3)控制管理部分:立体车库控制系统随着它所采用的控制智能化程度不同 而不同。 (4)安全防护措施:安全防护主要有两部分,一是存取车辆时人的安全保护, 二是车辆在存取时的安全保护。 升降横移类机械式停车设备采用卷筒、滑轮和钢丝绳进行升降,在整个机构中有交流减速横移电机和升降电机、钢丝绳、停车位框架、搬运器和横移导轨等。从车库层数来划分则有二层、三层、四层、五层、六层、七层等,而且还有可能是带有一层或几层地坑的车库;从设备主结构来划分则有四柱结构和后悬臂结构;如果从提升方式划分则有链条提升方式、钢丝强提升方式和液压缸提升方式等。 工作原理 每个车位均有载车板,所需存取车辆的载车板通过上升、下降、横移等运动过程到达地面层,驾驶员进入车库,存取车辆,完成存取过程。停泊在此类车库内地面层的车只作横移,不必升降,上层车位或地坑下层车位需通过中间层横移出空位,将载车板升或降到地面层,驾驶员才可以进入车库内将汽车开进或开出车库。 性能特点 ◆对有限的停车空间而言,可成倍的增加停车数量,可节省大量空间; 属于中低密度经济型停车库规模可大可小(从2层到6层); ◆模块化安装,可多单元组合,方便灵活,规模可大可小,可以有几个十几个车位,也可建成几百 上千个车位的。能满足各种不同需求;对场地的适应性较强、可同时移动多个车板,提高了工作效率减少了运行时间 ◆控制系统采用可编程控制器(PLC),操作管理简便明了,易于操作维护; ◆结构设计简洁,运行平稳,安全可靠; ◆设有安全挂钩,充分保证车辆安全; ◆光电检测,控制车辆规格及停放位置,使车辆有序停放; ◆光电安全检测,人员误入时运行自动停止,增加车库的安全系数; ◆设有急停按钮,非常情况下急停,避免发生以外事故; ◆地面层车位使用与一般平面车库车位相同。 ◆柔性好,启动平稳,噪声小,且安全可靠、同一层的车位移动独立,可以自由动作,并且动作时间短。目前在市场上应用广泛,市场占有率在85%以上。 产品图片 技术参数 适停车辆 | 型式 | 小型车X | 中型车Z | 大型车D | 特大型车T | 车辆尺寸 | 长×宽×高 | 长×宽×高 | 长×宽×高 | 长×宽×高 | (mm) | ≤4400×1750×1450 | ≤4700×1800×1450 | ≤5000×1850×1550 | ≤5300×1900×1550 | 车重 | ≤1300Kg | ≤1500Kg | ≤1700Kg | ≤2350Kg | 需求空间 | h(mm) | 1700 | 1700 | 1700 | 1700 | p(层数) | 4~6 | 4~6 | 4~6 | 4~6 | a(mm) | 5300 | 5600 | 5900 | 6200 | b(mm) | 2700 | 3000 | 3300 | 3500 | c(mm) | 700 | 700 | 700 | 700 | N(mm) | 2400 | 2400 | 2400 | 2450 | H(mm) | h*p+3600 | h*p+3600 | h*p+3600 | h*p+3600 | 电机功率 | 提升电机 | 2.2Kw、3.7Kw | 2.2Kw、3.7Kw | 2.2Kw、3.7Kw | 2.2Kw、3.7Kw | 横移电机 | 0.2Kw | 0.2Kw | 0.2Kw | 0.2Kw | 额定速度 | 提升速度 | 4.8、7.0m/min | 4.8、7.0m/min | 4.8、7.0m/min | 4.8、7.0m/min | 横移速度 | 6.4、9.5m/min | 6.4、9.5m/min | 6.4、9.5m/min | 6.4、9.5m/min | 驱动方式 | 链条/钢丝绳 | 链条/钢丝绳 | 链条/钢丝绳 | 链条/钢丝绳 | 动力电源 | 3相5线 380V,50HZ | 3相5线 380V,50HZ | 3相5线 380V,50HZ | 3相5线 380V,50HZ | 控制方式 | 按钮、IC卡、遥控器 | 按钮、IC卡、遥控器 | 按钮、IC卡、遥控器 | 按钮、IC卡、遥控器 | 表面处理 | 喷漆、镀锌 | 喷漆、镀锌 | 喷漆、镀锌 | 喷漆、镀锌 |
|
